網架結構

由多根桿件按照一定的網格形式通過節點連結而成的空間結構。具有空間受力、重量輕、剛度大、抗震性能好等優點；可用作體育館、 影劇院、展覽廳、候車廳、體育場看臺雨篷、飛機庫、雙向大柱距車間等建筑的屋蓋。缺點是匯交于節點上的桿件數量較多，制作安裝較平面結構復雜。

網架結構的分類

網架結構種類甚多，可按不同的標準對其進行分類。

一、按網架本身的構造可分為：?jiǎn)螌泳W(wǎng)架結構、雙層網架結構；、三層網架。其中，單層網架和三層網架分別適用于跨度很?。ú淮笥?0m）和跨度特別大（大于100m）的情況，在國內的工程應用極少。

二、按建造材料分為：鋼網架、鋁網架、木網架、塑料網架、鋼筋混凝土網架和組合網架（如鋼網架與鋼筋混凝土板共同作用的組合網架等），其中鋼網架在我國得到了廣泛的應用，組合網架還可以用作樓板層結構。

三、按支承情況可分為：周邊支承、四點支承、多點支承、三邊支承、對邊支承以及混合支承形式。

四、按組成方式不同，又可將網架分為四大類：

1、交叉桁架體系網架；

2、三角錐體系網架；

3、四角錐體系網架；

4、六角錐體系網架。

其中第四種分類方法是目前國內較為流行的一種分類方法。

形式

有11種形式的網架結構在我國得到不同程度的應用，下面從構成和特點兩方面對這11種形式的網架加以介紹。

一、交叉桁架體系網架

第一大類是由兩組或三組平面桁架組成的網架結構，稱之為交叉桁架體系網架（如圖）。這是一種最簡單的，也是最早得到采用的網架結構形式之一。它是在交叉梁的基礎上發展而來和演變而來。這類網架的上、下弦桿等長。腹桿一般可設計為“拉桿體系”，即長桿（斜桿）受拉，短桿（豎桿）受壓，斜桿與弦桿夾角宜在40度到60度之間。其中，豎桿為各組平面桁架所共用。這類網架常用的有2種形式。

其中交叉桁架體系又分為：兩向網架和三向網架。

二、三角錐體系網架

第二大類適合于正方形、矩形、三角形、梯形、六邊形、八邊形和圓形等平面形狀的建筑。

其中分為：三角錐網架、抽空三角錐網架、蜂窩形三角錐網架。

三、四角錐體系網架

第三大類是由四角椎體組成的網架結構，有五種形式，分別是：正方四角錐網架、正方抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架和星型形四角錐網架。

四、六角錐體系網架

第四大類是由六角錐體（七面體）組成的網架結構，稱為六角錐體系網架。它的基本單位元為6根弦桿，6根弦桿構成的六角錐體（可倒置或正置）。這類網架的一種主要形式即為六角錐網架。

結構介紹

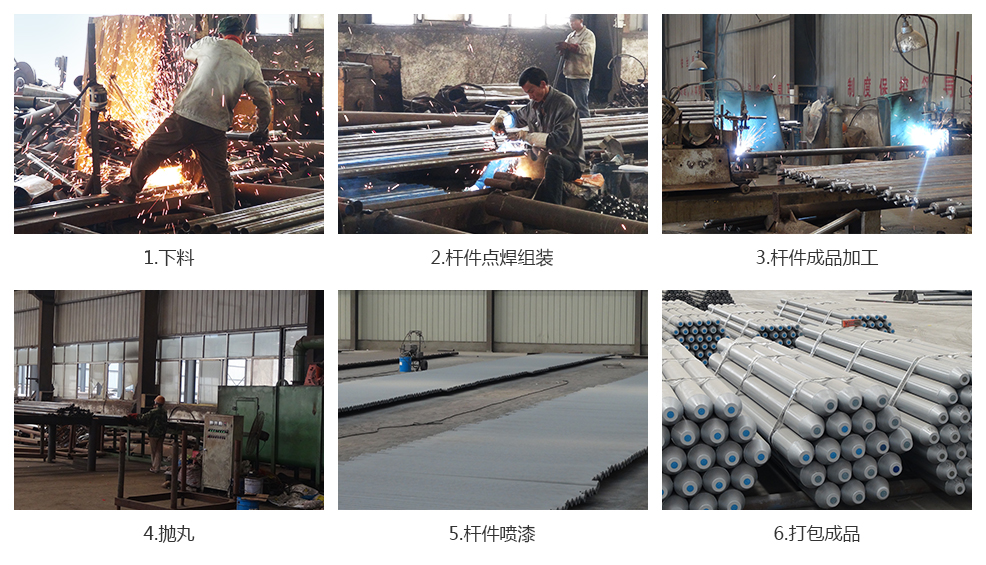

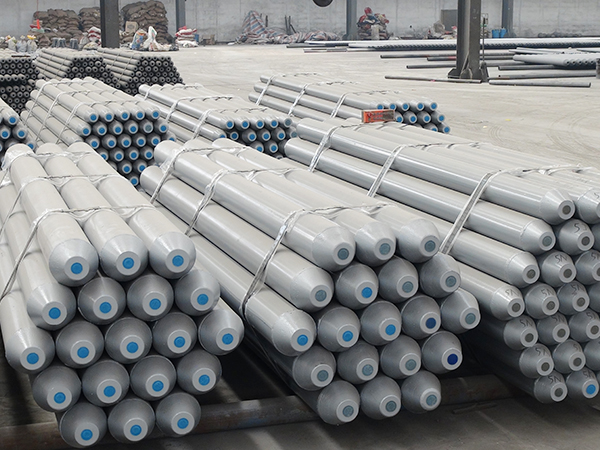

桿件設計與節點構造

網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性，可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點，主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接?？招那蚬?jié)點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。

施工安裝

網架結構的施工安裝方法分兩類：一類是在地面拼裝的整體頂升法、整體提升法和整體吊裝法；另一類是高空就位的散裝、分條分塊就位組裝和高空滑移就位組裝等方法。
